沉降板现货全套安装规范要求

一、埋设点位布设要求

1. 断面间距

- 普通填方路基：≤50m一道观测断面；

- 软土/高填方（＞5m）：≤20～25m一道；

- 桥涵、隧道过渡段：5～10m一道断面。

2. 单断面点位：路基中心、左右路肩各1块；高填方加坡脚观测桩；避开管线、排水沟、机械碾压通道。

3. 放样精度：全站仪定位，中心点位偏差≤5cm，埋置于原地面（第一层填筑前基底），不可埋在填土夹层中。

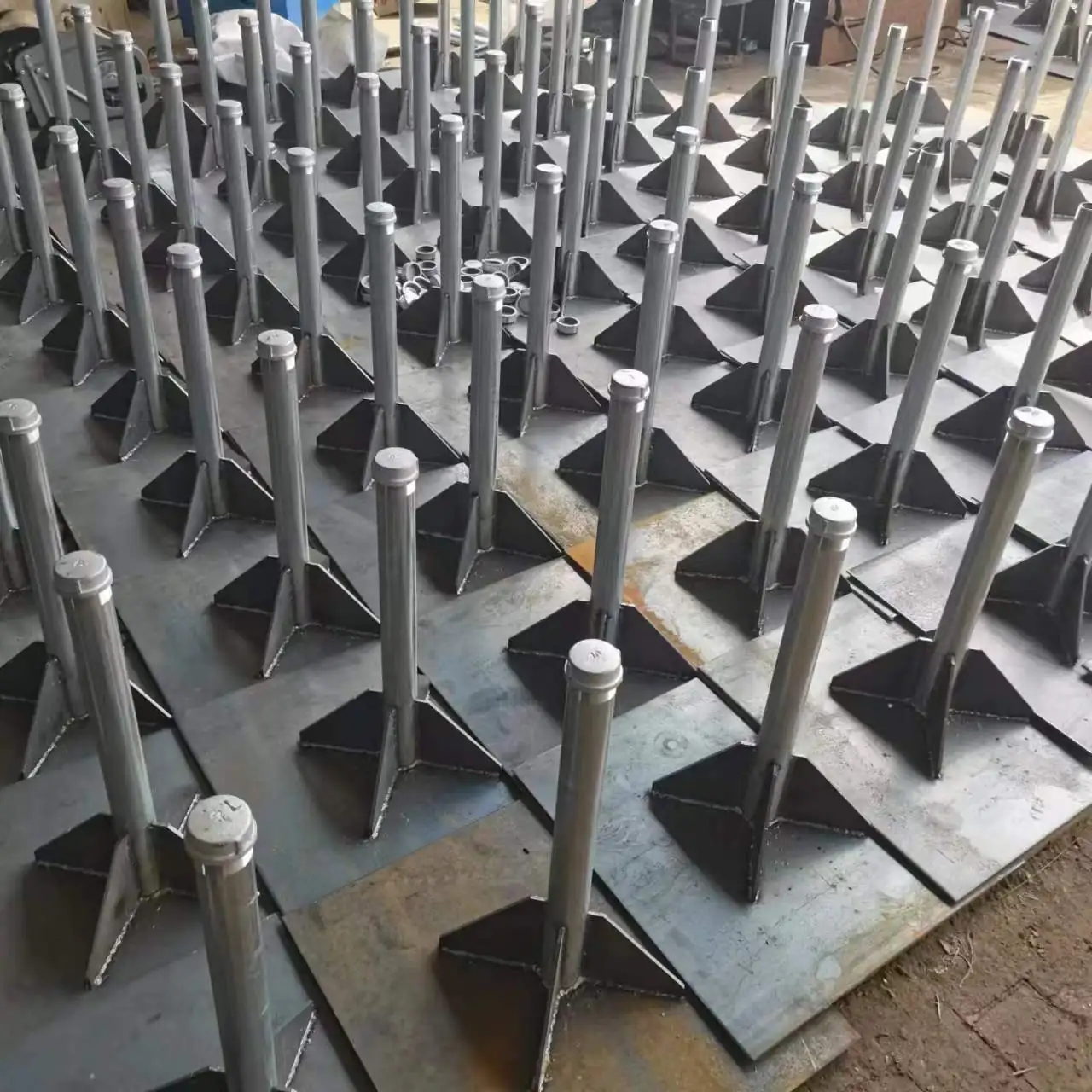

二、沉降板厂家构件材质与尺寸标准

1. 底板：600×600mm、厚度≥9mm钢板；软土路段可加厚至10mm，四角可焊三角支撑防倾斜。

2. 测杆：Φ25～Φ32无缝钢管，单节0.5m；底板中心满焊，焊缝高度≥6mm，整体除锈刷防腐漆。

3. 保护套管：PVC/钢管，内径比测杆大10～16mm，壁厚≥5mm；配套密封橡胶圈、塑料防雨帽。

4. 接头：螺纹连接+点焊加固，螺栓扭矩≥40N·m，保证同轴垂直。
